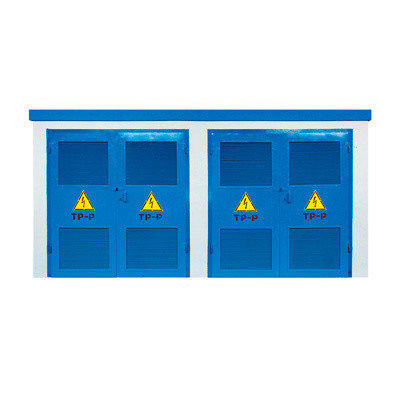

Комплектная трансформаторная подстанция БКТП, БРТП, БРП в железобетонном объемном блоке
ТУ 3412-100-22136119-2013
БКТП, БРТП предназначены для приема, преобразования, транзита (проходные) электрической энергии трехфазного переменного тока напряжением 6 (10) кВ и распределения электрической энергии трехфазного переменного тока напряжением 0,4 кВ промышленной частоты 50 Гц.
БКТП и БРТП предусматривают размещение силовых трансформаторов мощностью до 3150 кВ.
БРП служат для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 (10) кВ.
Условия эксплуатации
- Высота над уровнем моря до 1000 м
- Температура окружающего воздуха не выше 45 °С и не ниже минус 45 °С
- Степень защиты IP23 по ГОСТ 14254-96
- Район по ветру и гололеду I-IV в соответствии с ПУЭ
- Окружающая среда взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений
- Атмосфера ТИП II по ГОСТ 15150-69
Преимущества
- Высокое качество изготовления при оптимальной цене
- Производство встраиваемого распределительного оборудования под индивидуальные требования заказчика
- Безопасность, надежность, удобство эксплуатации
- Возможность для потребителей комплексной поставки БКТП и оборудования учета и распределения электроэнергии из серии устройств ШУЭ
- Возможность поставки БКТП с установленным оборудованием сбора и передачи данных для создания АСКУЭ
Конструктивные особенности
- БКТП, БРТП – изделия, выполненные в объемных блоках, с полностью смонтированным оборудованием: РУВН, РУНН, отсеком силового трансформатора, внутренним контуром заземления, цепями освещения, цепями собственных нужд и вентиляцией
- Объемные блоки для БРП предусматривают размещение РУВН, внутреннего контура заземления, цепей освещения, цепей собственных нужд и вентиляции
| Показатели | Величины |
|---|---|
| Мощность силового трансформатора, кВА | 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000, 2500, 3150 |
| Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ | 6 или 10 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2 или 12 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Число отходящих линий РУНН, шт. | до 16 линий НН |
| Номинальный ток сборных шин на стороне ВН, А | 630; 1000 |
| Номинальный ток сборных шин на стороне НН, А | до 4000 включительно |
| Ток термической стойкости сборных шин на стороне ВН, кА / 1 с | 20 |
| Ток электродинамической стойкости сборных шин ВН, кА | 51 |
| Ток термической стойкости сборных ниш на стороне НН, кА / 1 с | 20, 50 |
| Ток электродинамической стойкости сборных шин НН, кА | 44, 110 |
| Уровень изоляции по ГОСТ 1516.3-96: - с масляным трансформатором - с трансформатором с «сухой» изоляцией |
нормальная изоляция облегченная изоляция |
| Номинальное напряжение вспомогательных цепей, В: - постоянного тока - переменного тока - цепей освещения переменного тока |
110; 220 110; 220 36 |
| Масса не более, т: - оболочки с оборудованием, без трансформатора - кабельный этаж - маслосборник |
12,5 7,0 0,25 |
| Наименование | Ширина (мм), А | Глубина (мм), В | Высота без (мм), Н1 |
|---|---|---|---|
| Железобетонный объемный блок с трансформаторами до 1600 кВА | 2510 | 4900 | 2870 |
| Кабельный приямок 1 | 2510 | 4900 | 1100 |
| Кабельный приямок 1 | 2510 | 4900 | 1500 |
- Цена: Цену уточняйте
