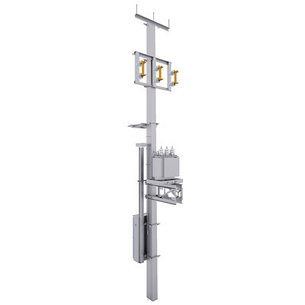

Столбовая трансформаторная подстанция мощностью 25-250 кВА - КТП столбовая
ТУ 3412-118-63919543-2015
Предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с изолированной нейтралью на стороне 6 (10) кВ и глухо-заземленной нейтралью на стороне 0,4 кВ. КТП столбового типа устанавливается на двух или четырех опорах. Ввод в КТП столбового типа выполняется только от ВЛ. Силовой трансформатор размещается открыто на направляющих. В качестве отходящих линий могут применяться как ВЛ, так и КЛ.
Условия эксплуатации
- Высота над уровнем моря до 1000 м
- Температура окружающего воздуха не выше 45 °С и не ниже минус 45 °С
- Относительная влажность воздуха до 80 % при температуре +15 °С
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию
Гарантии
- Срок гарантии – 3,5 года со дня ввода в эксплуатацию, но не более 4,5 лет со дня отгрузки предприятием-изготовителем
- Срок службы не менее 30 лет
| Наименование параметра | Значение параметра |
|---|---|
| Число применяемых силовых трансформаторов, шт. | 1 |
| По способу монтажа: - при мощности 25; 40; 63 кВА; - при мощности 100; 160; 250 кВА. |
одностолбовая двухстолбовая |
| Мощность силового трансформатора, кВА | 25; 40; 63; 100; 160; 250 |
| Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ | 6 или 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Число отходящих линий РУНН | по опросному листу |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
| Степень защиты по ГОСТ 14254-96 | IP 34 |
- Цена: Цену уточняйте
