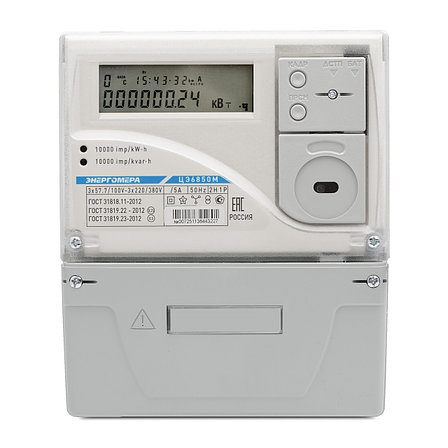

Электросчетчик трехфазный многотарифный ЦЭ6850М 0,2S/0,5 220B 5-7,5A 2H 1 P Ш31 (для АСКУЭ)
Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6850М 0,2S/0,5 220B 5-7,5A 2H 1 P Ш31 (для АСКУЭ)
ТУ 4228-027-46146329-2000
Счетчик предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.
Технические характеристики модификации: |
||
ЦЭ6850М |
Модель |
|
Ш31 |
Тип корпуса |
|
0,2S |
Класс точности по активной энергии |
0,2S |
0,5 |
Класс точности по реактивной энергии |
0,5 |
220В |
Диапазон номинальных фазных напряжений, В |
57,7 - 220 |
5-7,5А |
Номинальный (максимальный) ток, А |
5 (7,5) |
2Н |
Число направлений учета электроэнергии |
два направления учета |
Интерфейсы: |
||
1 |
модуль интерфейса RS485 |
|
Дополнительные функции: |
||
Р |
Модуль резервного питания |
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012 (IEC 62058-11-2012)
- ГОСТ 31819.21-2012 (IEC 62058-21-2012)
- ГОСТ 31819.22-2012 (IEC 62053-22:2003)
- ГОСТ 31819.23-2012 (IEC 62053-23:2003)
Характеристики надежности
Показатели | Величины |
---|---|
Класс точности по активной энергии | 0,2S; 0,5S; 1 |
Класс точности по реактивной энергии | 0,5; 1; 2 |
Диапазон номинальных фазных напряжений, В | 57,7 - 220 |
Номинальный (максимальный) ток, А | 1 (1,5); 5 (7,5); 5 (100) |
Стартовый ток (чувствительность), мА | 5; 20 |
Частота измерительной сети, Гц | 50±2,5 |
Число тарифов | 4 |
Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
Глубина хранения профиля (при времени усреднения 60 мин.), сутки | 256 |
Количество датчиков тока, шт | 3 |
Диапазон рабочих температур, °С | от минус 40 до плюс 60 |
Габаритные размеры (ВхШхГ), не более, мм | 210,5 x 175 x 71,5 |
Масса, не более, кг | 3 |
Число направлений учета электроэнергии | одно направление учета; два направления учета |
Степень защиты по ГОСТ 14254-96 | IP51 |
Модуль резервного питания | наличие модуля резервного питания |
- Средняя наработка на отказ — 160000 часов
- Межповерочный интервал — 16 лет
- Средний срок службы — 30 лет
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
- Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
- Счетчик электроэнергии обеспечивает учет:
- количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
- количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем не корректно;
- количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
- количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
- максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
- графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин, глубина хранения составит 128 суток).
- энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.
- Счетчик электроэнергии обеспечивает измерение и индикацию:
- полной, активной и реактивной мощности по каждой из фаз и суммарно;
- среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
- среднеквадратических значений токов по каждой фазе в цепях тока;
- углов сдвига фазы между основными гармониками фазных напряжений и токов;
- углов сдвига фазы между основными гармониками фазных напряжений;
- коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
- частоты сети.
- Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):
- параметров администратора:
- - пароль администратора (до 6 символов);
- восемь паролей пользователя для доступа по интерфейсу (до 6 символов); - параметров пользователя:
- - текущего времени и даты величины суточной коррекции хода часов;
- разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
- до двенадцати дат начала сезона;
- до двенадцати зон суточного графика тарификации;
- до 36 графиков тарификации;
- до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации для каждого из семи дней недели;
- коэффициентов трансформации тока и напряжения интервала усреднения мощности; - интервала усреднения мощности;
- идентификатора (до 16 символов);
- рабочей скорости обмена и времени активности интерфейса;
- установок для контроля фазных напряжений;
- сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь). - параметров, задаваемых при настройке:
- - типа счетчика электроэнергии по номинальному току и напряжению;
- калибровочного коэффициента кварцевого резонатора;
- коэффициентов пересчета по току;
- коэффициентов пересчета по напряжению;
- калибровочных коэффициентов фазовой погрешности.
- Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
- Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
- Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
- Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
- Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
- Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
- В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
- Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
- Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.
- Обмен данными через оптический порт и интерфейс соответствует
ГОСТ Р МЭК 61107-2001. - Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
- Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.
Особенности электросчетчика
- Расширенный диапазон по напряжению 0,2 - 1,15 Uн, может эксплуатироваться в сетях 57,7; 127 и 220 В.
- Технологический запас по классу точности
- Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
- Обеспечение учета реальных потерь в ЛЭП (W=I2Rt)
- Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
- Возможность замены элемента питания без вскрытия корпуса.
- Автоматическая самодиагностика с выдачей результата
- Защита от недоучета и хищений электроэнергии
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
Примечания
Энергия, накопленная при незапрограммированном режиме тарификации или при обнаружении сбоев в работе электросчетчика, заносится в отдельный регистр.
Устройство УСП6800 для считывания информации об учете и программирования многотарифных счетчиков электроэнергии поставляется по отдельному договору на один или на группу счетчиков электроэнергии.
Как сделать покупку?
Заявка на сайте или по номеру +7 705 806 3146 | Консультация, сбор информации | Оплата товара удобным способом | Сбор и оперативная доставка заказа |
Основные | |
---|---|
Производитель | Энергомера |
Состояние | Новое |
Количество тарифов | 4 |
Количество фаз | 3 |
Номинальный ток | 5 А |
Максимальный ток | 7.5 А |
Длина | 71.5 мм |
Ширина | 175 мм |
Высота | 210.5 мм |
Вес | 3 кг |
- Цена: Цену уточняйте
