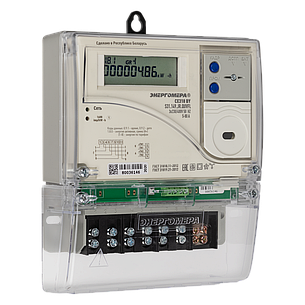

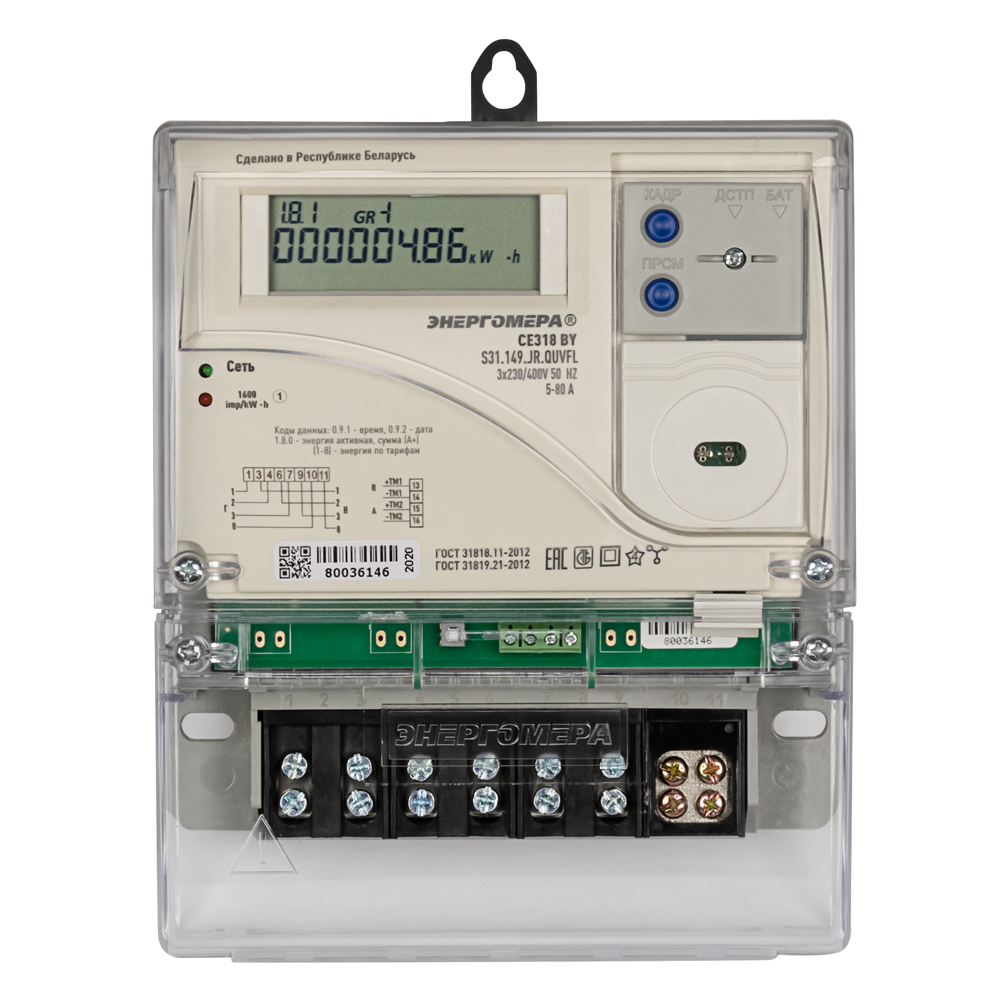

Счетчик электроэнергии трехфазный многотарифный CE318BY S31 146 JPR QUVFL (оптопорт, для АСКУЭ,PLC, 100А)

Счетчик электроэнергии трехфазный многотарифный CE318BY S31 146 JPR QUVFL (оптопорт, для АСКУЭ,PLC, 100А)

Серия	СЕ 318
Цифра 1 - Класс точности по активной/реактивной энергии:	1
Цифра 4 - Номинальное напряжение:	230 В
Цифра 6 - Номинальный (максимальный) ток, А:	5 (100)А
Доп. опция (буква J - обозначает):	Опто-порт
Доп. опция (буква U - обозначает):	Измерение параметров сети
Доп. опция (буква V - обозначает):	Электронная пломба
Доп. опция (буква F - обозначает):	Датчик постоянного магнитного поля

Доп. опция (буква L - обозначает):	Подсветка ЖКИ
Диапазон рабочих температур, °С	от минус 40 до 70
Доп. опция (буква R - обозначает):	Радио-интерфейс
Тип корпуса:	S31 - для установки в щиток.
Габаритные размеры, не более, мм	210,5 х 175 х 71,5 мм
Доп. опция (буква P - обозначает):	PLC интерфейс
Доп. опция (буква Q - обозначает):	Реле прямого управления нагрузкой

Счетчик активной и реактивной электрической энергии трехфазный, предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Типовые исполнения:

• CE318BY S31.146.JPR.UVFL (230В, 5(100)А, опто, PLC, радио)
• CE318BY S31.149.JR.QUVFL (230В, 5(80)А, опто, радио, реле управления)
• CE318BY S31.149.JPR.QUVFL (230В, 5(80)А, опто, PLC, радио, реле управления)

ТУ BY 690329298.10-2016 НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

• Соответствует ГОСТ 31818.11-2012
• Соответствует ГОСТ 31819.21-2012
• Соответствует ГОСТ 31819.22-2012
• Соответствует ГОСТ 31819.23-2012
• Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 21

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Модификация с PLC-модемом и радиомодемом
• Наличие оптопорта
• Контроль параметров сети
• Сохранение профилей нагрузки
• Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»)
• Управление нагрузкой в 2-х режимах
• Наличие подсветки индикатора
• Возможность просмотра накопленных показаний при отсутствии подключения к сети

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• многотарифный учет электроэнергии;
• три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
• возможность одновременного использования вариантов управления тарификацией;
• ведение ретроспективы (фиксация значений накопителей энергии до 720 суток, 96 расчетных периодов (месяцев), 16 лет);
• ведение ретроспективы по событиям (до 20 событий);
• ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
• измерение параметров сети (частоты сети, тока по фазам, напряжения по фазам, линейных напряжений, углов между током и напряжением по фазам, углов между напряжениями фаз, коэффициента мощности по фазам, активной мощности по фазам и суммарно, реактивной мощности по фазам и суммарно, полной мощности по фазам и суммарно);
• контроль отдельных параметров сети (длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, максимальное значение перенапряжения, перерывы электроснабжения);
• контроль потребляемой активной мощности на интервале интегрирования;
• контроль потребляемой мгновенной мощности;
• контроль малого потребления;
• контроль напряжения питающей сети;
• контроль потребляемых токов;
• контроль частоты сети;
• контроль последовательности фаз;
• контроль обрыва фазы;
• контроль встречного потока мощности;
• звуковой сигнал;
• сигнализация по интерфейсу;
• учет времени;
• самодиагностика;
• защита информации;
• электронные пломбы (V);
• датчик постоянного магнитного поля (F);
• журналы событий;
• механизм расширенной настройки действий по событиям, возникающим в счетчике;
• поддержка протокола обмена Smart Metering Protocol (SMP);
• сопровождение отображаемой информации OBIS-кодами;
• режим отложенного пломбирования клеммной крышки кнопкой;
• работа режима отложенного пломбирования при батарейном питании.

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

• Минимальная наработка на отказ — 220000 часов
• Межповерочный интервал — 8 лет
• Средний срок службы — 30 лет
