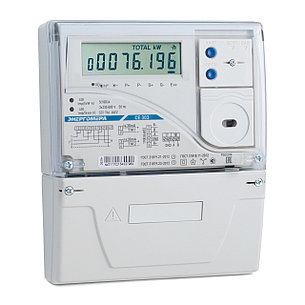

Счетчик электроэнергии трехфазный микропроцессорный многотарифный CE303 S31 503 - JAVZ ОПТОПОРТ, модуль связи RS485

Счетчик является трехфазным трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, радио, PLC или GSM/GPRS модемы.

Показатели Величины
Класс точности по активной/реактивной энергии 0,5S/0,5; 1/1
Номинальное напряжение, В 3x57.7/100; 3x230/400
Базовый (максимальный) ток, А 5 (10); 5 (100)
Стартовый ток (чувствительность), мА 5; 20
Частота измерительной сети, Гц 50±2,5
Число тарифов 4
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки 256
Количество датчиков тока, шт 3
Диапазон рабочих температур, °С от минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм 210,5 x 175 x 71,5
Масса, не более, кг 3
Степень защиты по ГОСТ 14254-96 IP51

Счетчик обеспечивает

  • Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
  • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
  • Длительность хранения информации при отключении питании - не менее 10 лет.
  • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью
    (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
  • Защиту от внешних воздействий:
    • при наличии постоянной составляющей в сети;
    • при воздействии переменного магнитного поля;
    • при воздействии постоянного магнитного поля;
    • при изменении направления тока в фазах (вход-выход счетчика).
  • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • ГОСТ 31819.23-2012 (IEC 62053-23:2003)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ - 220 000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 16 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 36 предыдущих месяцев;
  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 128 суток;
  • графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 256 суток;
  • максимальное значение активной мощности за текущий и 36 прошедших месяцев раздельно по четырем тарифам.

Счетчик измеряет и показывает:

  • среднеквадратические значения фазных напряжений и токов;
  • активную мощность.

Счетчик обеспечивает задание следующих параметров:

  • текущего времени и даты;
  • разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • до 12 дат начала сезона;
  • до 12 зон суточного графика тарификации и до 36 графиков тарификации;
  • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  • коэффициентов трансформации тока и напряжения;
  • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

Особенности электросчетчика

  • Наличие оптического интерфейса.
  • Цифровой интерфейс RS485, RS232.
  • Модификации с PLC, GSM/GPRS и радиомодемом RF433.
  • Контроль вскрытия крышки (электронная пломба)
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Модификации счетчика с устройством дистанционного считывания данных СЕ901 RU



Как сделать покупку?



Заявка на сайте или по номеру +7 705 806 3146 Консультация, сбор информации Оплата товара удобным способом Сбор и оперативная доставка заказа



Основные
ПроизводительЭнергомера
Количество фаз3
СостояниеНовое
  • Цена: Цену уточняйте
