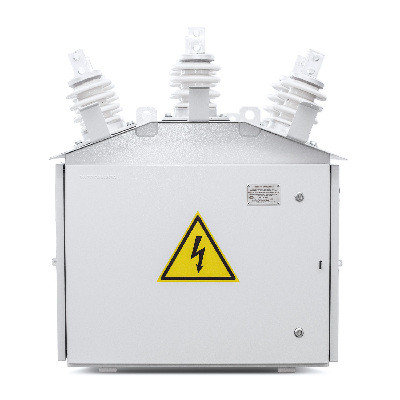

Пункт коммерческого учета электроэнергии ПКУ 6(10) кВ

Предназначен для измерения и учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ частотой 50 Гц на границе балансовой принадлежности между различными субъектами рынка.

Наименование параметра Значение параметра
Номинальное напряжение, кВ 6 (10)
Наибольшее рабочее напряжение, кВ 7,2 (12)
Номинальная частота, Гц 50
Номинальное напряжение вспомогательных цепей, В 100
Номинальный ток главных цепей, А 5; 10; 15; 20; 30; 40; 50; 75; 100;
150; 200; 300; 400; 500; 600
Номинальный ток вспомогательных цепей, А 5
Вариант электрической схем (соотношение количества ТТ и ТН) 3ТТ и 3ТН
2ТТ и 3ТН
Количество ограничителей перенапряжений, шт. в зависимости от схемы ПКУ 0; 3; 6
Ток термической стойкости (1 сек.) в зависимости от номинального тока главных цепей, кА 2 - 40
Ток электродинамической стойкости в зависимости от номинального тока главных цепей, кА 1 - 81
Класс точности прибора учета при измерении актив-ной/реактивной энергии 0,2; 0,25; 0,5, 0,5S
Степень защиты по ГОСТ 14254-80 IP54

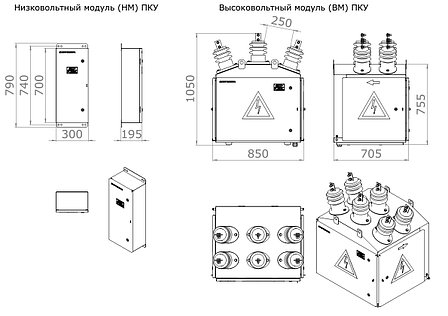

Габаритные размеры, мм:
Высоковольтный модуль (Ш х В х Г)
Низковольтный модуль (Ш х В х Г)

850 х 755 х 705
300 х 700 х 195
Гарантийный срок, лет 3,5

Нормативно-правовое обеспечение

  • ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия ГОСТ»;
  • ГОСТ1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».

Функциональные возможности

  • Организация коммерческого учета на границах зон балансовой принадлежности.
  • Отслеживание фактов хищения электрической энергии.
  • Сбор, хранение и передача измеренных данных на диспетчерские пункты с привязкой к единому астрономическому времени.
  • Тарифный учет электроэнергии и предоставление объективной информации для проведения расчетов между участниками рынка электроэнергии.

Условия эксплуатации

  • В части воздействия климатических факторов внешней среды, исполнение – У, УХЛ1 категории размещения – 1 по ГОСТ 15150
  • В части стойкости к механическим внешним воздействующим факторам – группа М2 по ГОСТ 17516.1
  • Высота над уровнем моря не более 1 000 м
  • Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции
  • Рабочее положение в пространстве – вертикальное, с допустимым отклонением не более 10˚ в любую сторону для модуля ВМ и не более 5˚– для модуля НМ

Гарантии

  • Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
  • Срок службы не менее 30 лет.
Основные
ПроизводительЭнергомера
Страна производительРоссия
СостояниеНовое
  • Цена: Цену уточняйте
